Вытяжной стол

Стол вытяжной предназначен для обеспечения нормальных условий труда персонала в процессе ручной подготовки поверхности изделий перед окрашиванием.

Подобные технологические операции предусматривают применение органических растворителей с высоким содержанием летучих компонентов. Вытяжной стол позволяет удалять вредные вещества из рабочей зоны и поддерживать комфортные и безопасные условия для работы персонала.

Устройство укомплектовано оборудованием, позволяющим применять в технологическом процессе легковоспламеняющиеся жидкости.


Конструкция

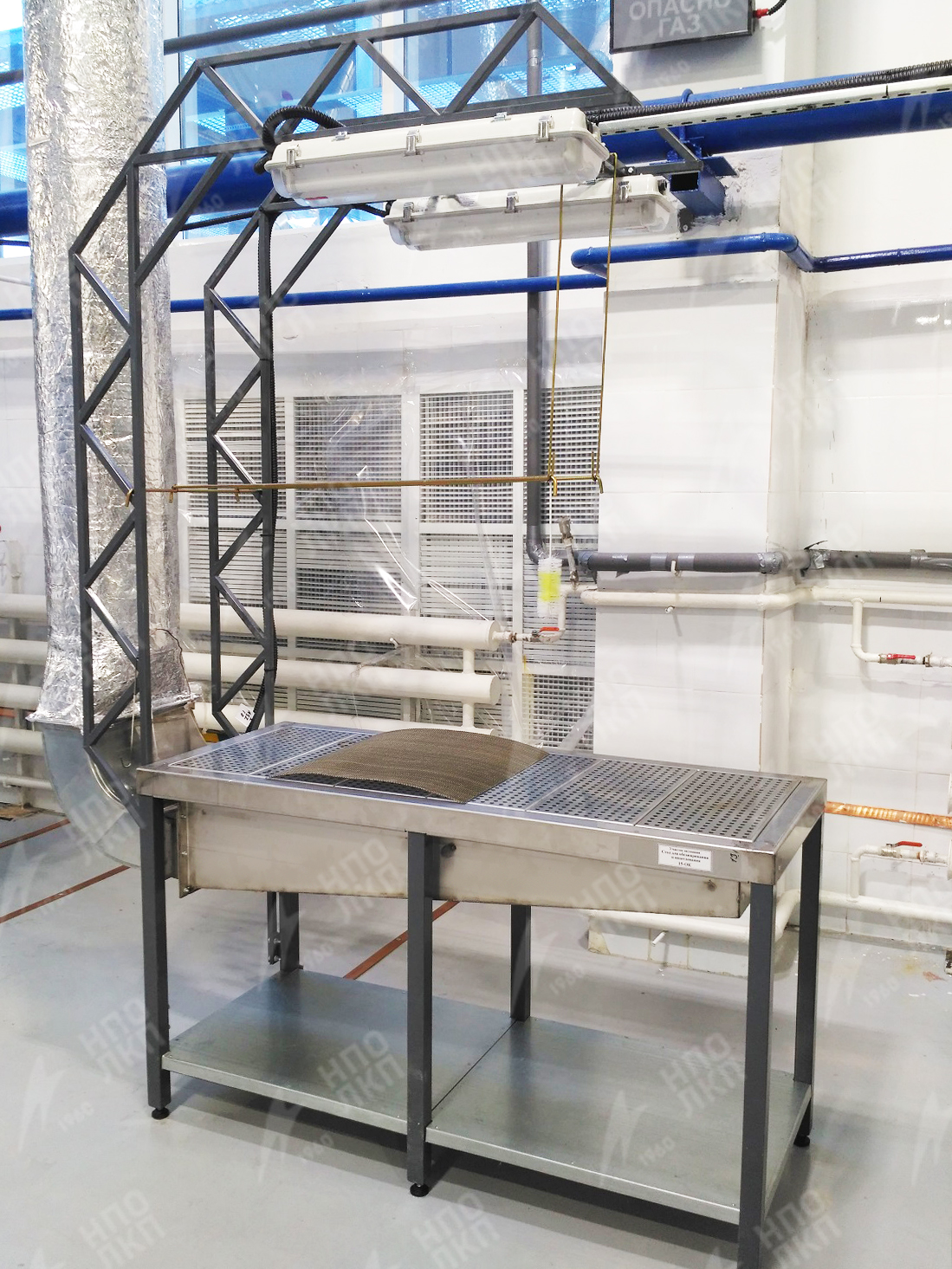

Корпус вытяжного стола выполнен из профильного металлического каркаса, столешница и полки - из оцинкованной или нержавеющей стали. Это обеспечивает долговечность и надежность конструкции.

Для удаления паров растворителей из рабочей зоны стол снабжен вытяжной вентиляцией. Вытяжной патрубок системы вентиляции находится с торцевой стороны вытяжного стола.

Рабочая поверхность выполнена с перфорацией, через которую удаляется загрязненный воздух, образовавшийся в процессе технологической обработки деталей.

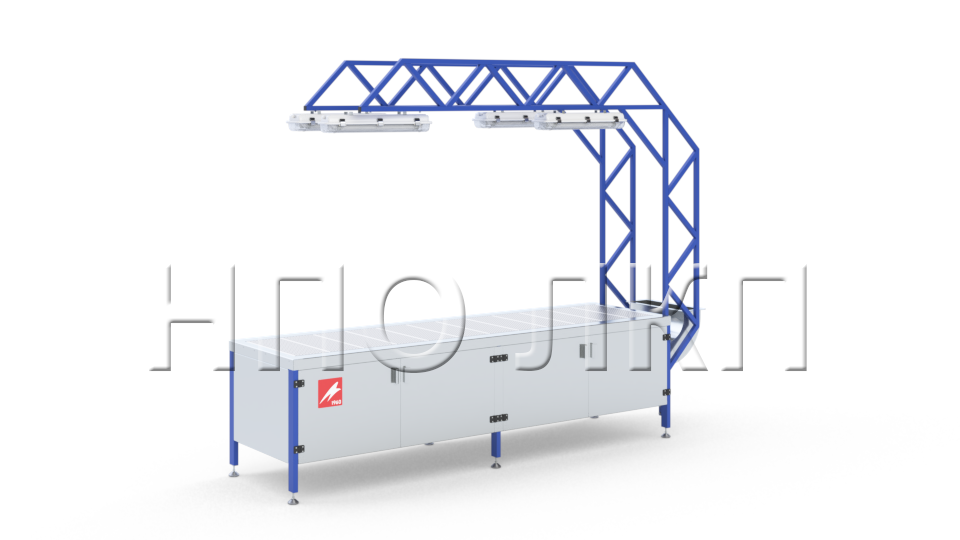

Для обеспечения необходимого уровня освещенности рабочего места над поверхностью стола на специальных консолях расположены два ряда светильников.

Конструкция предусматривает возможность установки на рабочей поверхности продольных ложементов, которые могут быть выполнены из материалов, защищающих изделия от повреждений. Ложементы съемные, они снабжены ограничителями, позволяющими менять положение ложементов относительно поверхности вытяжного стола в соответствии с формой обрабатываемой детали.

Под столешницей расположены полки для хранения рабочего инструмента.

Дополнительно стол может быть снабжен розетками для подключения электроинструмента или локального освещения.

Комплект поставки

  • Стол вытяжной - 1 шт.;
  • Электрический шкаф (IP 54) - 1 шт.;
  • Пульт управления (взрывозащищенное исполнение) - 1 шт.

Технические характеристики вытяжного стола:

Наименование показателя

Величина

1.

Габаритные размеры вытяжного стола, мм

Длина

Ширина

Высота



~от 1000 до 3000

от 600 до 1200

от 800 до 1200

2.

Объем вытяжного воздуха не менее, м3

~1500÷5000

3.

Электрическая мощность не более, кВт

4,0

4.

Количество светильников, шт.

4

5.

Освещение рабочей зоны не менее, Лк

300

6.

Количество розеток, шт.

Напряжение розеток, В

2

12
