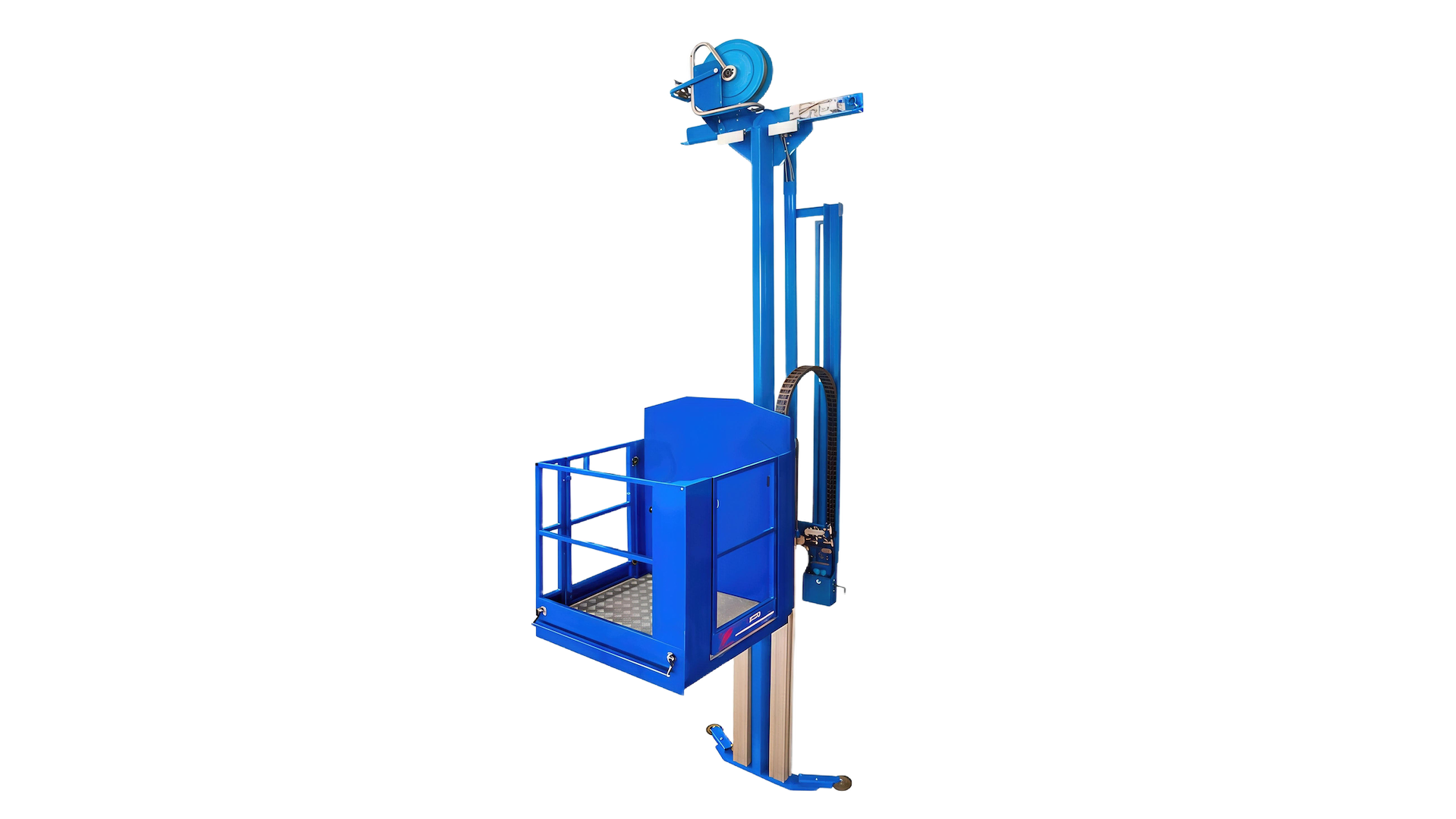

Лифт-площадка 3D
Подъемник пневматический представляет собой закрепленную в вертикальных направляющих раму, на которой смонтирована платформа (кабина) с ограждением. Вертикальная рама подвешена и перемещается в специальных направляющих, прикрепленных к с тене цеха или камеры в верхней её части.
Подъемни...
- Количество степеней свободы3
- Расстояние от стены, мм (min/max)1285/2585
- Размер кабины, мм (ШхГ)900х820
- Дверь кабины (кол-во/ширина,мм)2/520
- Высота подъема*,мм3275-4525
- Технические характеристики
Состав оборудования
- верхний рельс + кронштейны
- вертикальный рельс
- корзинка с одним разъёмом для подключения пневмоинструмента
- катушка, шланг резиновый
Описание
Подъемник пневматический представляет собой закрепленную в вертикальных направляющих раму, на которой смонтирована платформа (кабина) с ограждением. Вертикальная рама подвешена и перемещается в специальных направляющих, прикрепленных к с тене цеха или камеры в верхней её части.
Подъемник пневматический обеспечивает мобильность и маневренность платформы с ограждением на любой высоте. Органы управления расположены внутри кабины с ограждением и обеспечивают её перемещение влево/вправо, внутрь/наружу и вверх/вниз.
Кабина с ограждением снабжена выпускным штуцером сжатого воздуха для краскопульта и других пневмоинструментов. Сжатый воздух может подвергаться фильтрации с целью использования для дыхания.
Оборудование сертифицировано согласно техническому регламенту таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Подъемник пневматический обеспечивает мобильность и маневренность платформы с ограждением на любой высоте. Органы управления расположены внутри кабины с ограждением и обеспечивают её перемещение влево/вправо, внутрь/наружу и вверх/вниз.
Кабина с ограждением снабжена выпускным штуцером сжатого воздуха для краскопульта и других пневмоинструментов. Сжатый воздух может подвергаться фильтрации с целью использования для дыхания.
Оборудование сертифицировано согласно техническому регламенту таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Характеристики
- Количество степеней свободы3
- Расстояние от стены, мм (min/max)1285/2585
- Размер кабины, мм (ШхГ)900х820
- Дверь кабины (кол-во/ширина,мм)2/520
- Высота подъема*,мм3275-4525
- Высота крепления верхнего рельса **,мм4170-5420
- Скорость подъема кабины, мм/с100-120
- Скорость движения площадки, не более, м/мин50
- Телескопическое перемещение площадки (от стены), мм1300
- Сила, прилагаемая к стене у верхнего рельса, кгс (горищзонтально/вертикально)120/420
- Давление сжатого воздуха, бар (min/max/рекомендуемое)6/8/7
- Расход воздуха, л/мин350
- Уровень шума во время эксплуатации, дБ, не более85
- Грузоподъемность, кгс, не более150
- Длина шланга на барабане, м10,15,20
- Масса, кгс450
