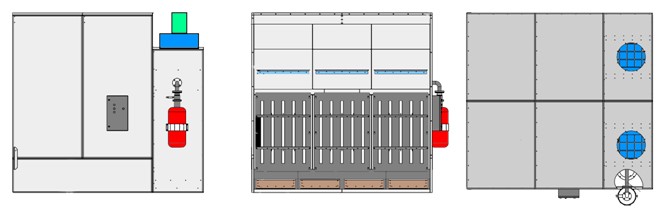

Конструкция установки собирается из оцинкованных панелей. Система фильтрации состоит из трех ступеней:
- Металлический лабиринтный фильтр (многоразовый, не требует замены);
- Фильтр патронный из антистатического полиэстра;
- Фильтр тонкой очистки F5 (устанавливается перед вентилятором).
Очистка патронных фильтров осуществляется системой пневмо-встряхивания при помощи сжатого воздуха. После очистки пыль оседает в лотках, расположенных в нижней части камеры, откуда удаляется по окончании работ.
В верхней части Аспирационной установки расположены отверстия для установки вентиляторов либо воздуховодов. Предлагается два варианта монтажа вентиляторов:
- непосредственно на крышу.
- выносной вентилятор на раме, который впоследствии необходимо соединить воздуховодом.
Благодаря правильно подобранным характеристикам вентиляторов Аспирационная установка создает необходимую скорость потока воздуха в рабочей зоне для удаления пыли и, тем самым, способствует безопасной и продолжительной работе оператора.
Шлифовальная установка работает в автономном режиме без подключения к вентиляции, т.е. возвращает очищенный воздух обратно в помещение, что обеспечивает экономию дорогостоящего отопления в холодное время года.
Конструкция аспирационной установки обеспечивает возможность эксплуатации во взрыво- и пожароопасных зонах классов В-IIа согласно «Правилам устройства электроустановок» (ПУЭ).
Базовый комплект поставки:
- Аспирационный стенд;
- Центробежный вентилятор (кол-во зависит от размеров установки);
- Эл. шкаф управления IP 54;
- Система очистки фильтров сжатым воздухом;
- Фильтр патронный из антистатического полиэстра (кол-во зависит от размеров установки);
- Фильтр тонкой очистки;
- Лотки для сбора пыли;
- Светильники пыле- влагозащищенные (опция);
- Пульт управления (опция);
- Частотный преобразователь (опция).
Внимание! Комплектация поставки и конфигурация оборудования согласуется с Заказчиком при обращении.
