Окрасочный комплекс окрашивания грузовых автомобилей. г. Набережные Челны

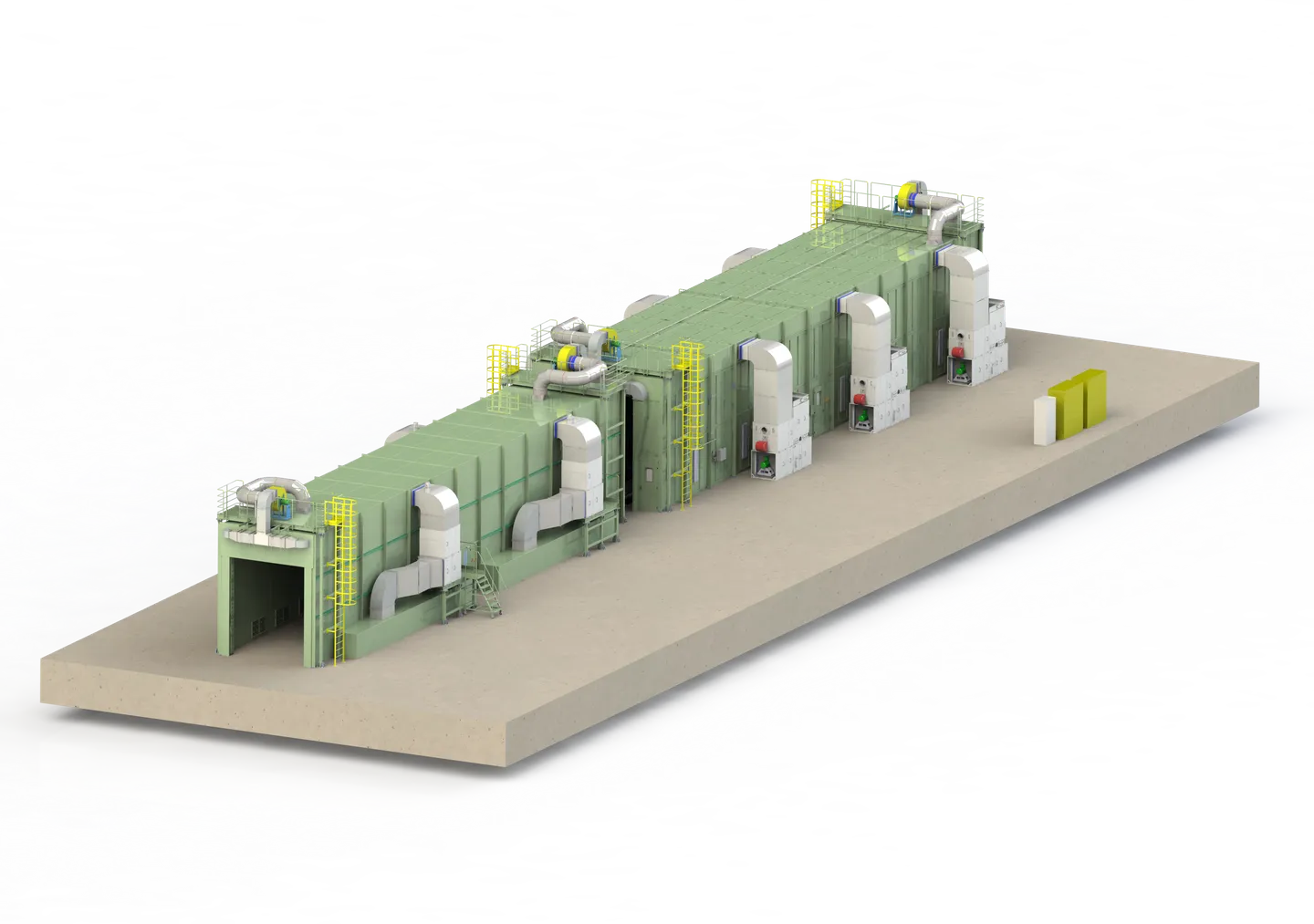

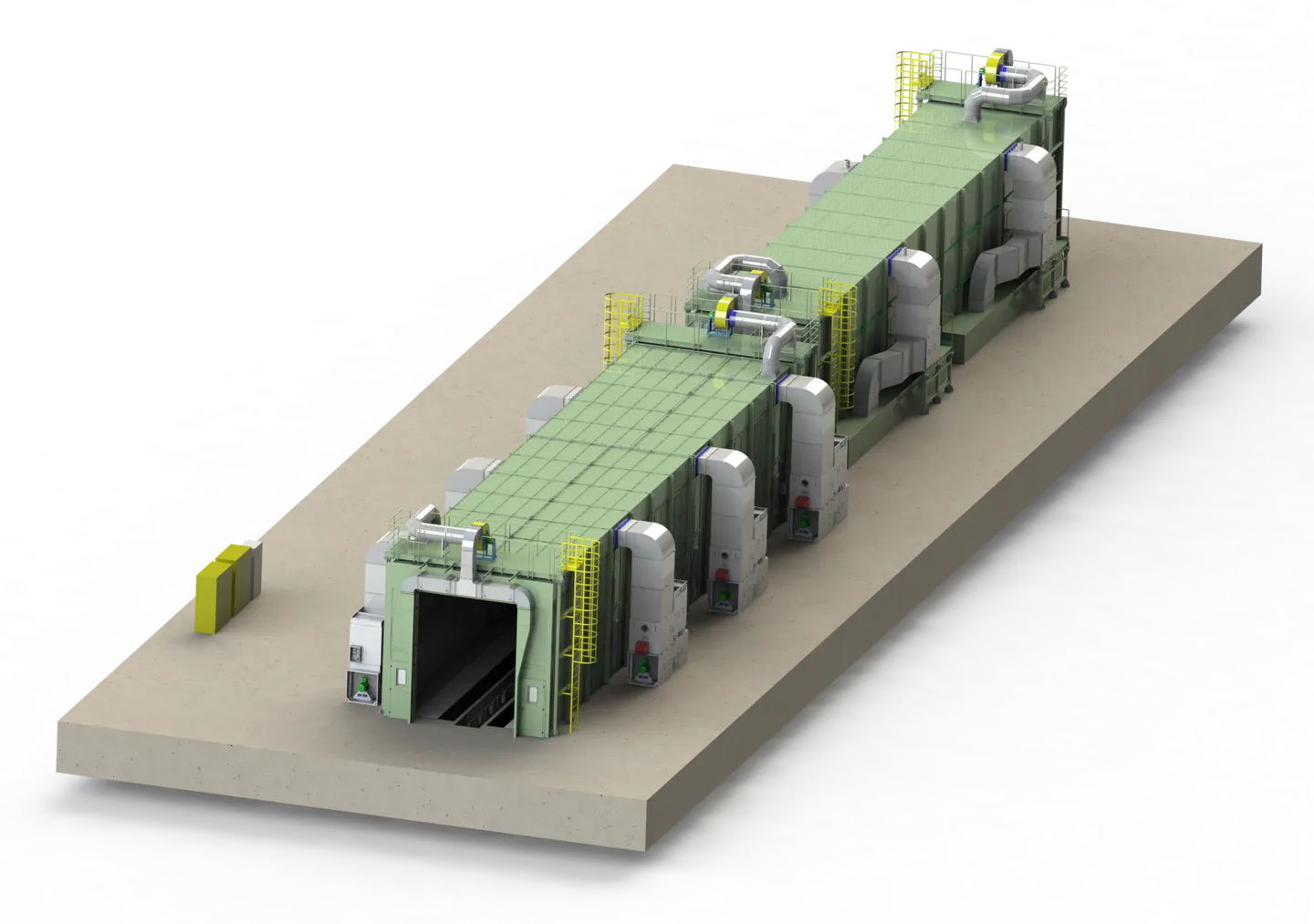

Окрасочный комплекс предназначен для подготовки поверхности, окрашивания и последующей сушки грузовых автомобилей после сборки. Окрасочный комплекс состоит из камеры окрашивания и камеры сушильной.

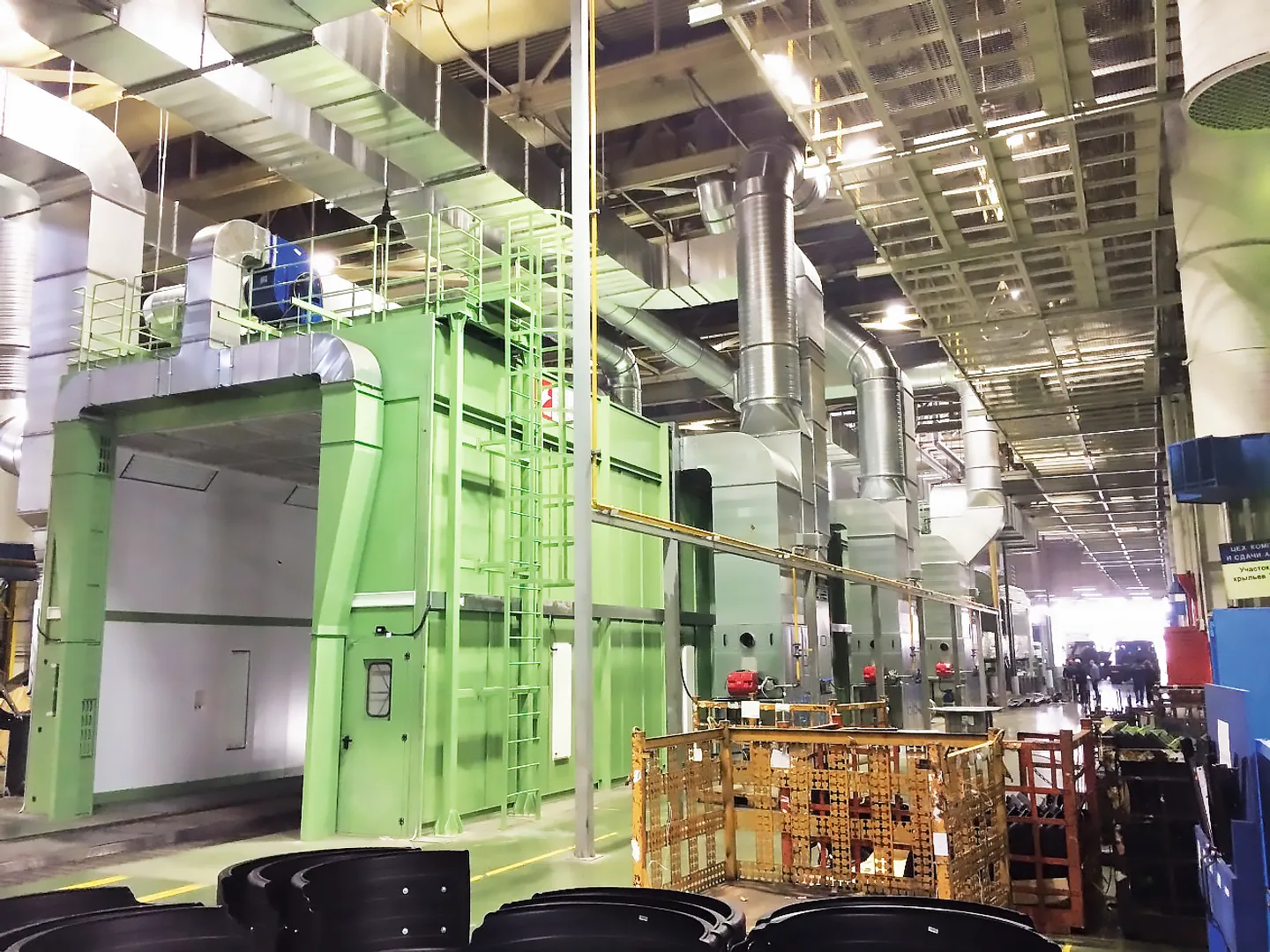

Камера окрашивания
Предназначена для ручного пневматического нанесения лакокрасочных материалов.
Внутренние размеры (ШхВхГ) – 6030х5000х30000 мм.
Производительность приточно-вытяжной вентиляции – 144 000 м3/ч.
Тепловая мощность – 1500 кВт.
Уровень освещения – 1000 Лк.
Тип фильтров приточного и вытяжного воздуха – сухие фильтры с конечным классом фильтрации М5 и G3 соответственно.
Корпус камеры – металлический каркас, обшитый листовой углеродистой сталью с полимерным покрытием.

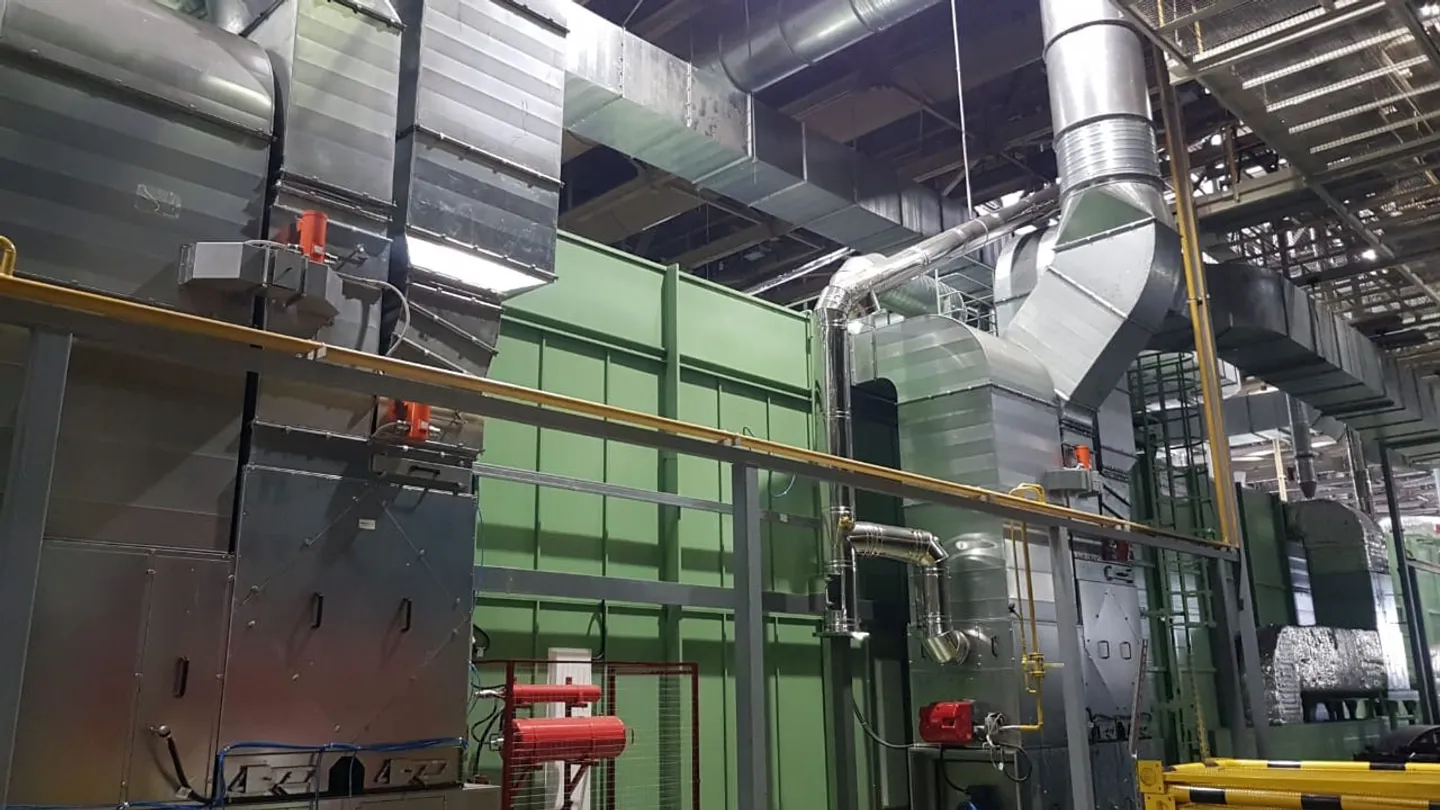

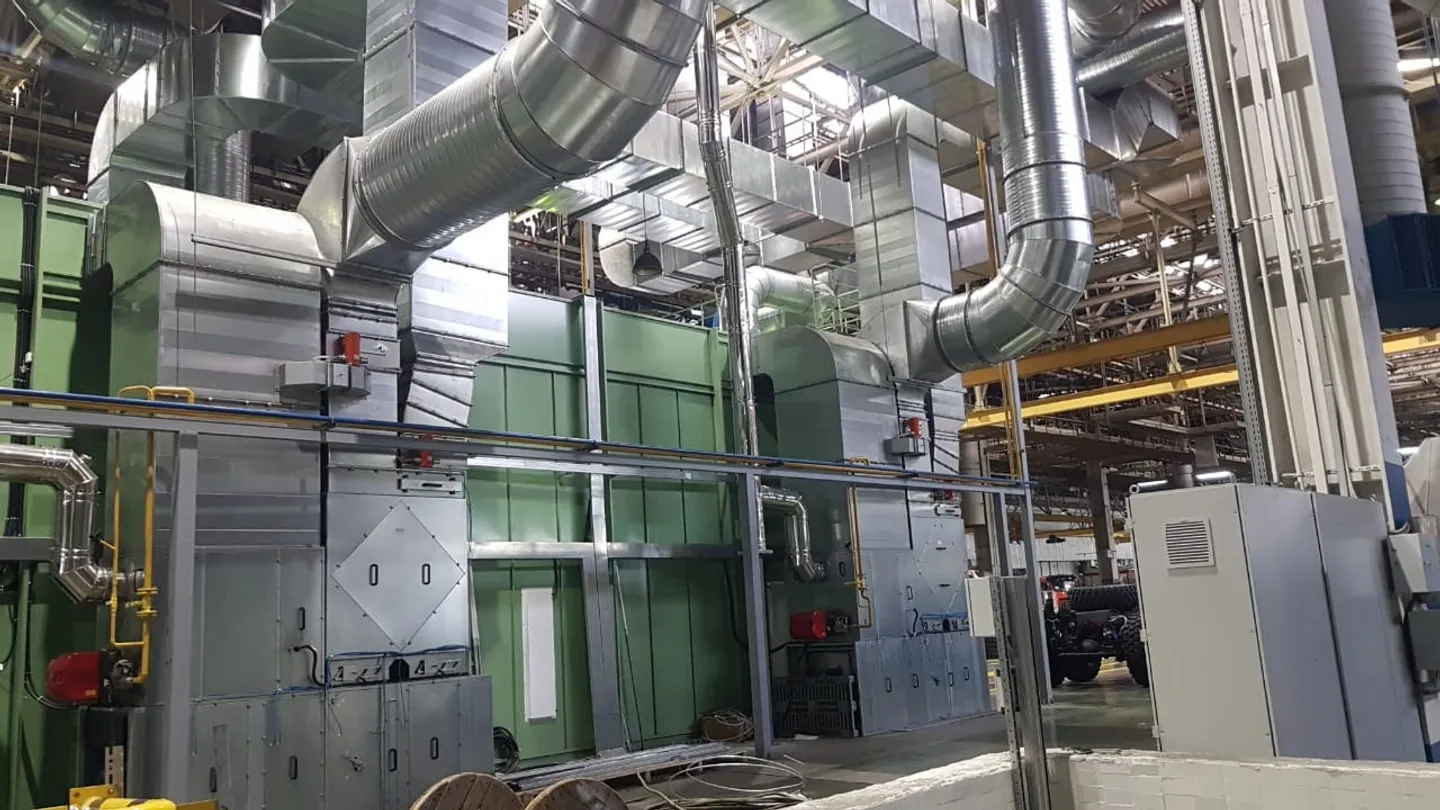

Камера непрерывного действия с загрузкой изделий через транспортные проемы, снабженные воздушными завесами на напольном ленточном транспортере. Снабжена двумя пневматическими 3-х координатными подъемниками для удобства окрашивания изделий по высоте, а также снабжена рабочим приямком для удобства окрашивания низа изделий. Снабжена приточно-вытяжной вентиляцией, состоящей из 6-ти приточно-вытяжных установок, установленными вдоль боковых стен камеры, снабженных искробезопасными вентиляторами со взрывозащищенными электродвигателями, пластинчатыми рекуператорами тепла с коэффициентом рекуперации до 50% и двухступенчатыми газовыми горелками. Освещение камеры осуществляется во взрывозащищенными люминесцентными светильниками с потолочным и боковым расположением. Снабжена модульной системой автоматического пожаротушения. Вид огнетушащего вещества – тонкораспыленная вода.

Камера сушильная
Предназначена для искусственной конвективной сушки лакокрасочных покрытий.
Внутренние размеры (ШхВхГ) – 4300х5000х29000 мм.
Производительность циркуляционной вентиляции – 96 000 м3/ч.
Тепловая мощность – 60 кВт.
Корпус камеры представляет собой металлический каркас, обшитый панелями типа «сэндвич». В качестве наполнителя в панелях используется минеральный негорючий теплоизоляционный материал, на основе базальтовых волокон толщиной 50 мм.
Камера непрерывного действия с загрузкой изделий через транспортные проемы, снабженные тепловыми завесами на напольном ленточном транспортере. Диапазон рабочих температур сушки – +60-+80 °С. Снабжена циркуляционной и вытяжной вентиляционной системой. Циркуляция и подогрев воздуха в камере осуществляется теплогнераторами установленными вдоль боковых стен камеры, снабженных искробезопасными вентиляторами со взрывозащищенными электродвигателями и двухступенчатыми газовыми горелками.Снабжена модульной системой автоматического пожаротушения. Вид огнетушащего вещества – тонкораспыленная вода.
